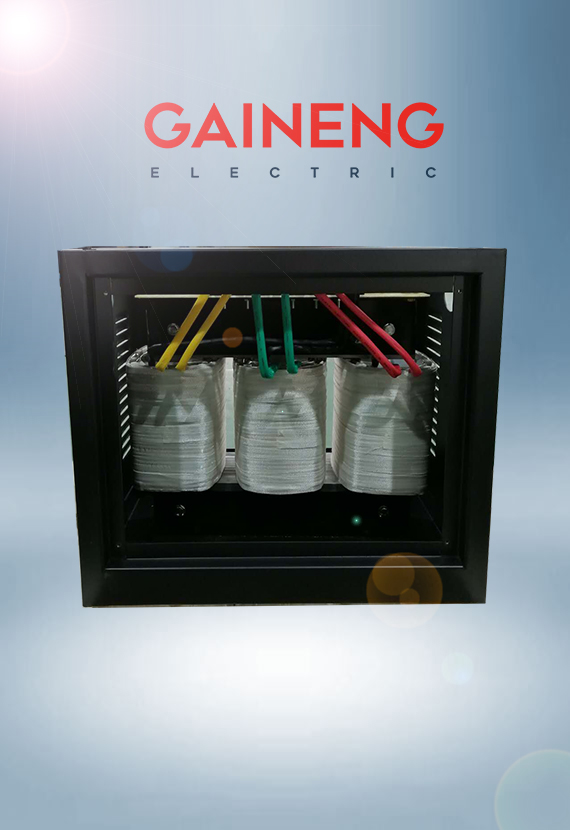

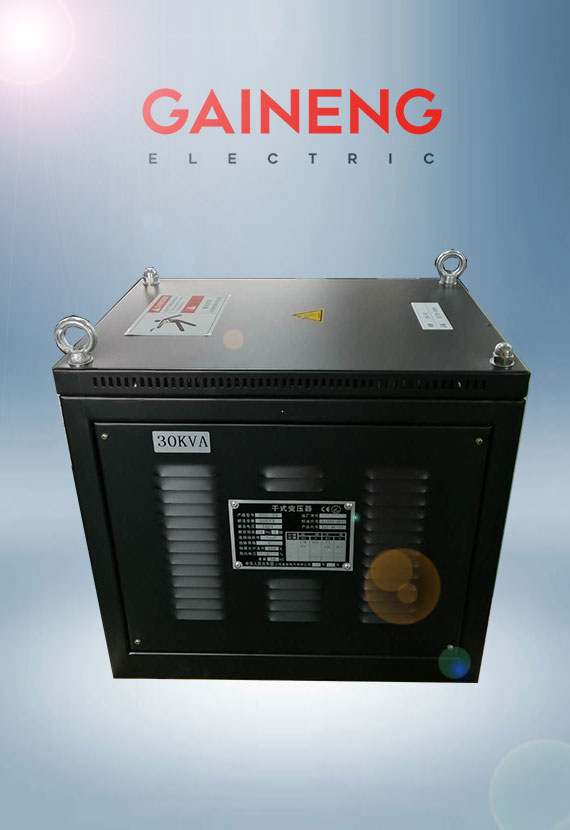

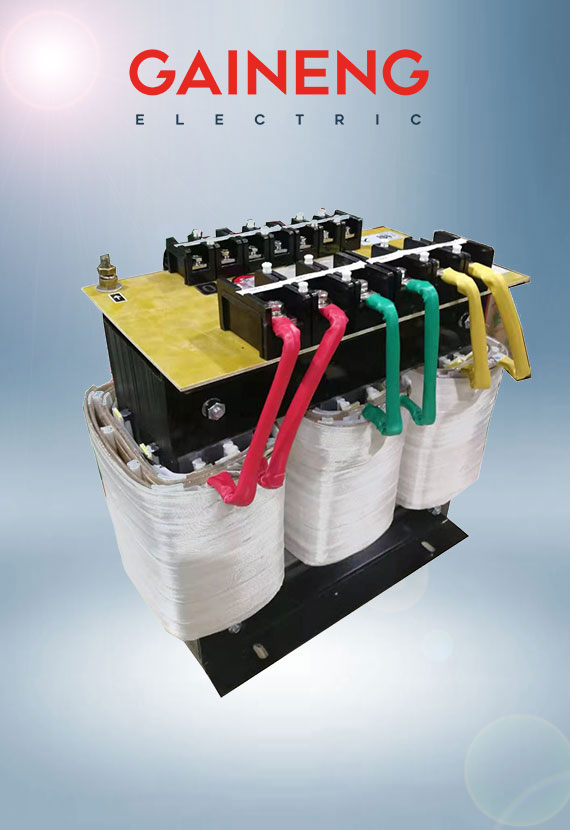

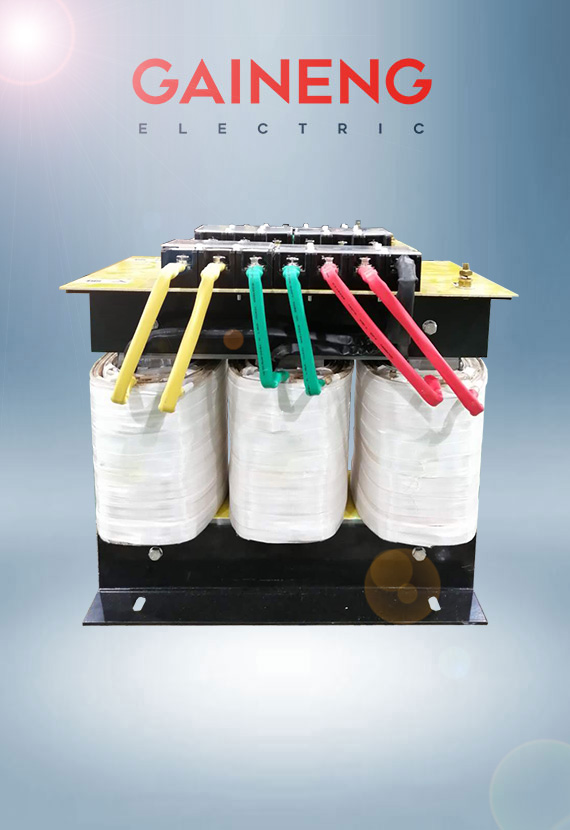

三相自耦变压器型号规格表
|
规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
OSG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
OSG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
OSG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
OSG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
OSG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
OSG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
OSG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
OSG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
OSG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
OSG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
OSG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
OSG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
OSG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
OSG-120KVA
|
75×35×68
|
100×50×105/600
|
|
OSG-150KVA
|
85×37×68
|
120×65×115/690
|
|
OSG-180KVA
|
95×45×83
|
120×65×115/930
|
|
OSG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
OSG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
OSG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
OSG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
OSG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
OSG-400KVA
|
115×55×105
|
140×60×145/1700
|

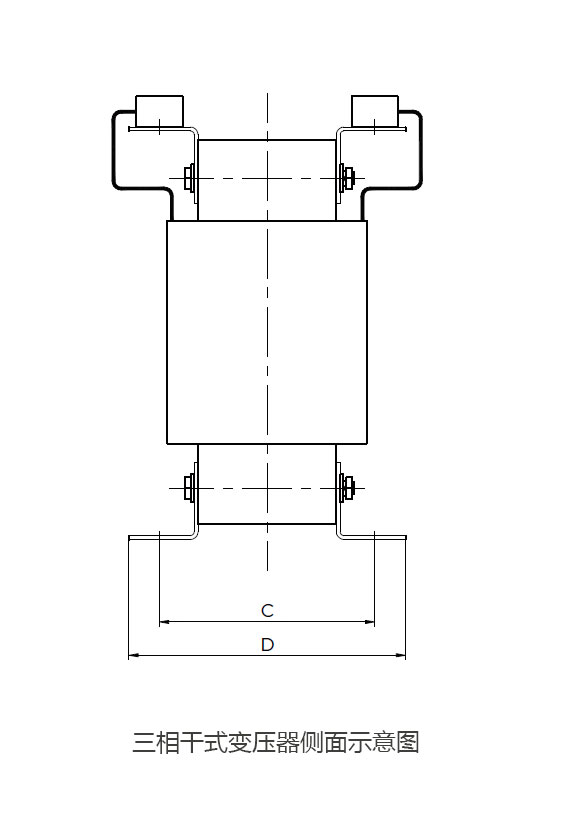

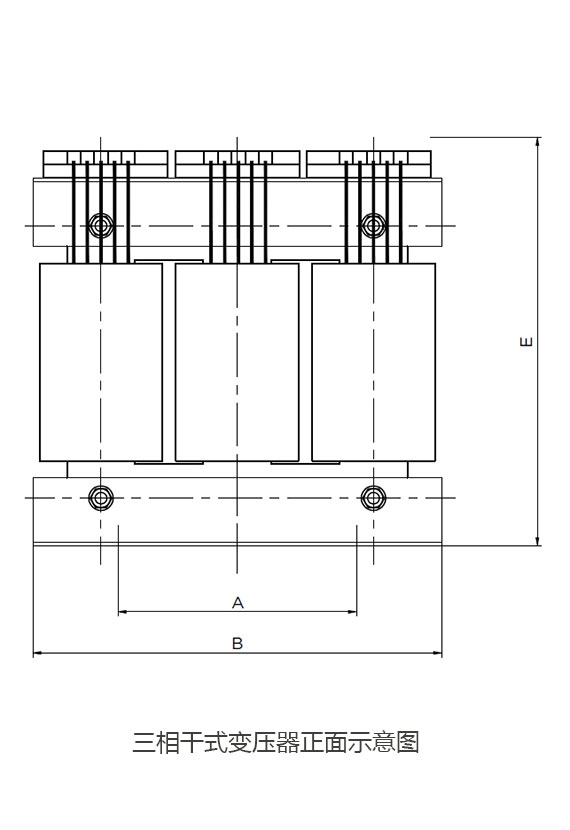

*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的自耦变压器380V变220V|380V转220V三相自耦变压器|自耦变压器转220V等。
|
自耦变压器380V变220V国家标准
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
国际标准
|
IEC 726
|
|
行业标准
|
JB/T 8750-1998
|
1、自耦变压器380V变220V|380V转220V三相自耦变压器|自耦变压器转220V是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.
2、其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。
3、自耦变压器380V变220V|380V转220V三相自耦变压器|自耦变压器转220V是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的部分线匝上。通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。因此随着电力系统的发展、电压等级的提高和输送容量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用.
4、由于自耦变压器的计算容量小于额定容量．所以在同样的额定容量下，自耦变压器的主要尺寸较小，有效材料(硅钢片和导线)和结构材料(钢材)都相应减少，从而降低了成本。有效材料的减少使得铜耗和铁耗也相应减少，故自耦变压器的效率较高。同时由于主要尺寸的缩小和质量的减小，可以在容许的运输条件下制造单台容量更大的变压器。但通常在自耦变压器中只有k=2时，上述优点才明显。
5、由于自耦变压器的短路阻抗标幺值比双绕组变压器小，故电压变化率较小，但短路电流较大。
6、由于自耦变压器一、二次之间有电的直接联系，当高压侧过电压时会引起低压侧严重过电压。为了避免这种危险，一、二次都必须装设避雷器，不要认为一、二次绕组是串联的，一次已装、二次就可省略。
7、在一般变压器中。有载调压装置往往连接在接地的中性点上，这样调压装置的电压等级可以比在线端调压时低。而自耦变压器中性点调压侧会带来所谓的相关调压问题。因此，要求自耦变压器有载调压时，只能采用线端调压方式。
|
自耦变压器380V变220V技术参数
|
|
输入电压
|
三相660V 480V 380V 220V 200V
(任何电压可定制）
|
环境温度
|
-25℃-+45℃
|
|
输出电压
|
三相415V 380V 220V 200V
（任何电压可定制）
|
海拔高度
|
<4000m
|
|
效率
|
≥95%
|
相对湿度
|
<90%
|
|
波形失真
|
无附加波形失真
|
安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.
|
|
功能
|
具有输入电压、输出电压指示（指带机箱产品）
|
|
保护
|
具有过流保护可长期无人值守工作
|
|
绝缘电阻
|
≥50M
|
|
电气强度
|
工频正弦电压2000V历时1分钟无击穿及闪络现象
|
凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定
|
|
过载能力
|
二倍的额定电流,维持1分钟
|
|
|
|
