岸电箱控制控制变压器规格表
|
型号
|
Bmax(mm>
|
Dmax(mm>
|
Emax(mm>
|
安装孔距
Ａ(mm>
|
安装孔距
|
安装孔
|
Fmax(mm>
|
|
C(mm>
|
KxJ(mm>
|
|
JBK3/JBK5-40, 63
|
78
|
65
|
80
|
56
|
46
|
5x8
|
1
|
|
JBK3/JBK5-100
|
84
|
84
|
92
|
64
|
64
|
5x9
|
2
|
|
JBK3/JBK5-160
|
96
|
90
|
100
|
84
|
70
|
6.5x11
|
1.5
|
|
JBK3/JBK5-250
|
96
|
105
|
100
|
84
|
83
|
6.5x11
|
1.5
|
|
JBK3/JBK5-500
|
120
|
120
|
125
|
90
|
97
|
7x13
|
1.5
|
|
JBK3/JBK5-630
|
150
|
130
|
145
|
122
|
100
|
7.5x20
|
2
|
|
JBK3/JBK5-1000
|
150
|
130
|
145
|
122
|
100
|
7.5x20
|
2
|
|
JBK3/JBK5-1500
|
168
|
145
|
160
|
130
|
110
|
8x20
|
2
|
|
JBK3/JBK5-2000
|
168
|
145
|
180
|
130
|
110
|
8x20
|
2
|
|
JBK3/JBK5-2500
|
250
|
200
|
175
|
200
|
200
|
8x20
|
2
|
|
JBK3/JBK5-3000
|
250
|
200
|
180
|
200
|
200
|
8x20
|
2
|
|
JBK3-4000
|
250
|
200
|
185
|
200
|
200
|
7.5x12.5
|
3
|
|
JBK3-5000
|
250
|
200
|
195
|
200
|
200
|
7.5x12.5
|
3
|
1.常规额定输入电压：440V/380V/220V,特殊输入电压要求可根据用户需求设计生产；
2.常规额定输出电压：控制变压器有110V/127V/220V;照明变压器有34V/36V;信号控制变压器有6V/12V等。
岸电箱控制变压器执行标准
VDE 0550,
JB 5555-2002，
GB 19212.3-2006，
JB/T 8750-1998，
GB 9706.1-2007

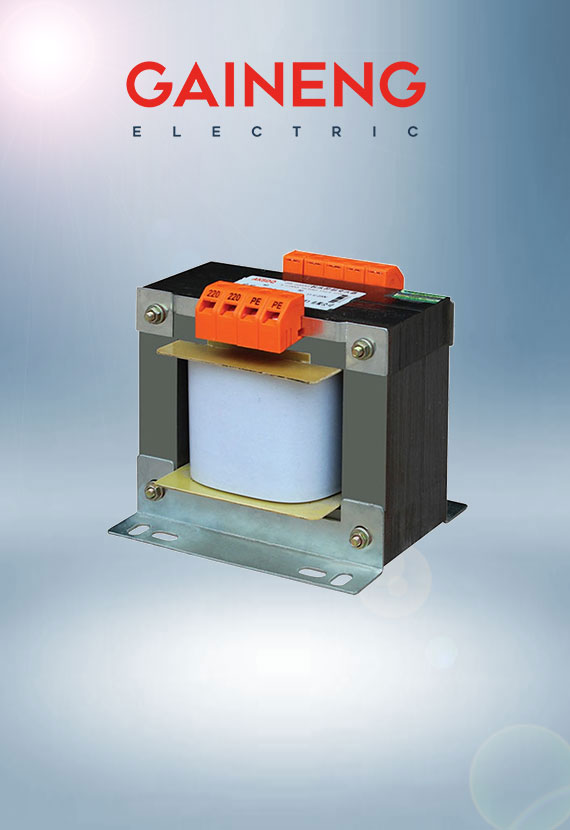

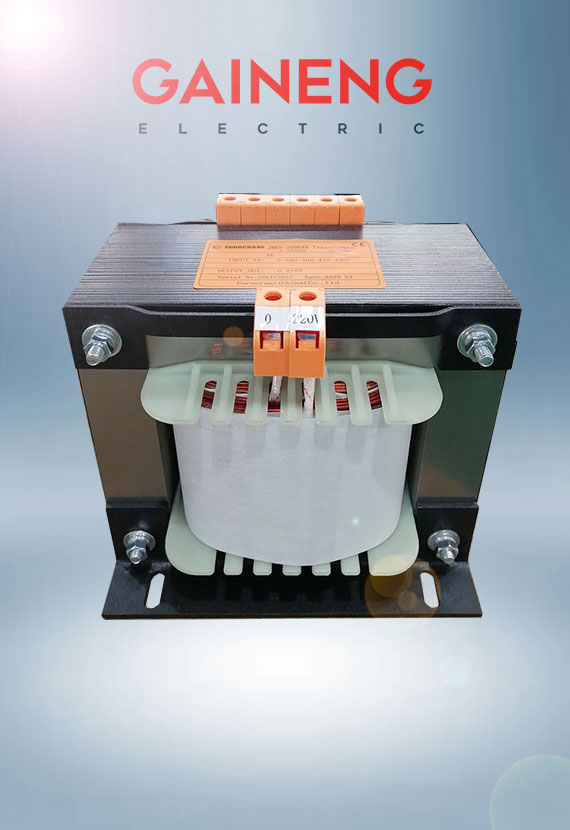

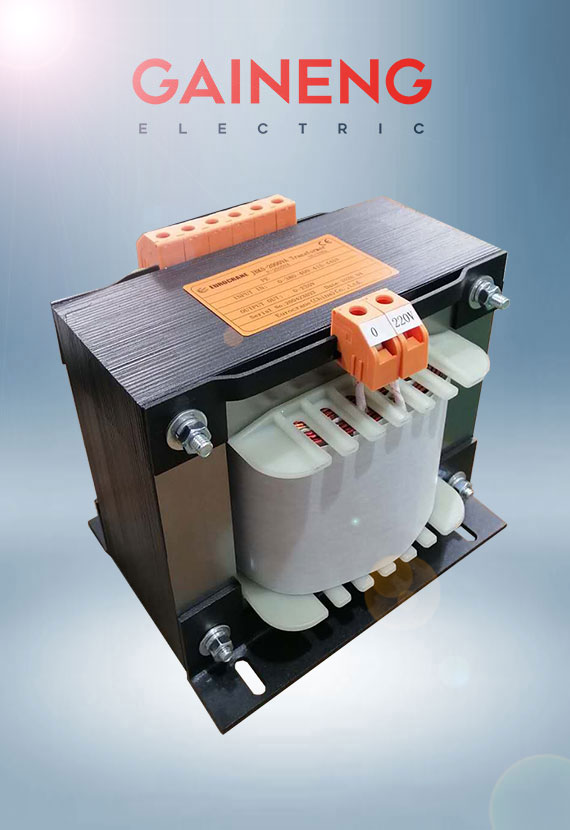

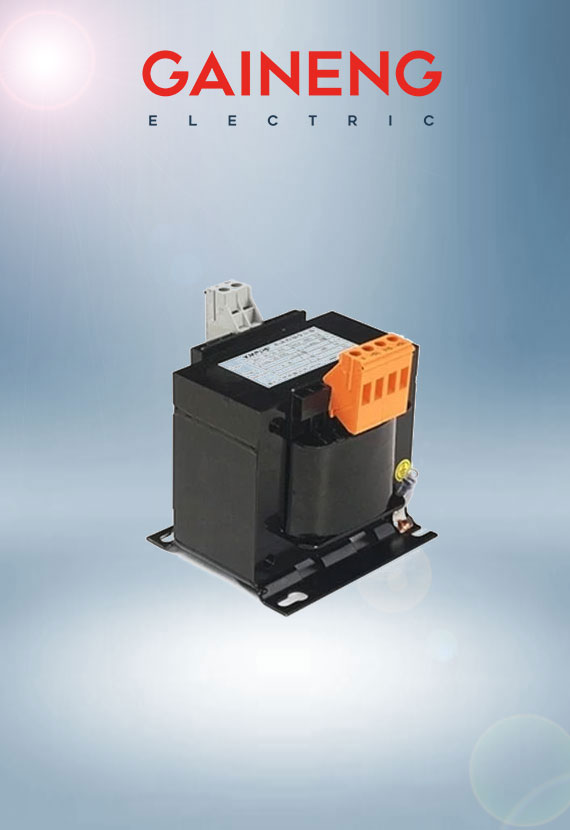

岸电箱控制变压器是我国在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型干式变压器，从63VA到5000VA之间，符合IEC439、GB5226，JB/T5555等国际、国家标准，绕组采用脱胎整列绕制方法，使变压器的绝缘等级达到H级，产品性能达到国内外先进水平。岸电箱控制变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于码头及船舶岸电箱控制柜等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置，绕组容量的分配、次级单相绕组的配备等，均可根据用户的要求进行精心的设计与制造。
岸电箱控制变压器材质:
铁芯材质为优质高矽硅钢片，导线为耐温180度耐压2500V(相对5000V)，有效降低产品运行时损耗，确保产品的稳定性。生产中采用真空含浸并使用H级绝缘材质，大大降低绝缘耐压隐患，极大的提高了产品安全性及使用寿命。
名称 岸电箱控制变压器 型号 JBK3(63VA-5000VA)
输入电压 110V、220V、380V、690V(客户可以自定电压)
输出电压 6V、6.3V、9V、12V、24V、48V、100V、110V、120V、220V(客户可以自定电压)
效率 97%
波形失真 无附加波形失真
保护 具有过流保护，可连续无人值守工作
绝缘电阻 ≥150MΩ
电气强度 工频正弦电压2500V历时1分钟无击穿及闪络现象
过载能力 二倍的额定电流，维持1分钟
环境温度 -15-+40(℃)
相对湿度 <90%
温升 155摄氏度(含环境温度)
耐压 2500V无击穿
绝缘等级 H级
噪音 <45db
注:岸电箱控制变压器必须为隔离变压器而不是自耦变压器，否则不仅不能对设备起到保养维护的效果，更可能对操作人员造成人身触电危害!
