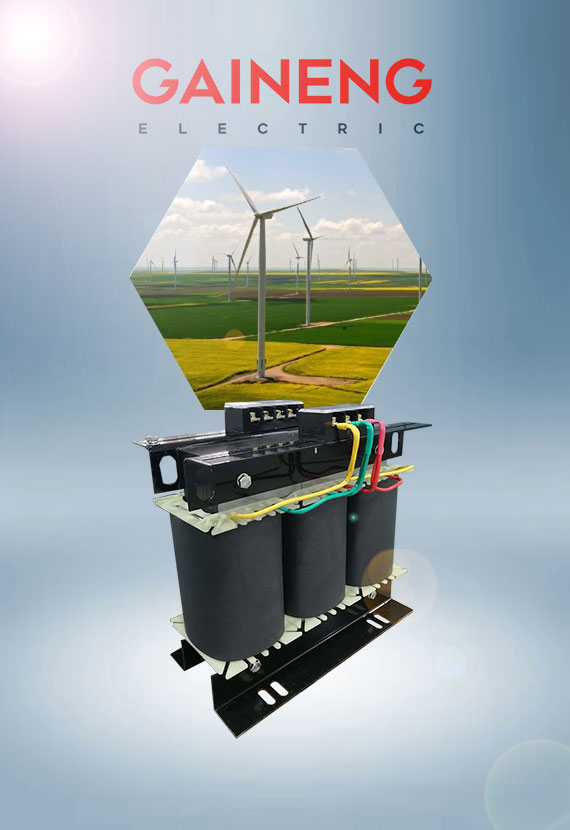

风电场箱式变压器

风电场箱式变压器采用进口优质冷轧硅钢片叠装、Y/Yn联接方式，结构合理、性能好、效率高、噪声低。原、副线圈之间绝缘良好，并采用隔离，使副边的电路免受电网及外界高频电磁波的干扰。主要用于风电场电力系统、工矿企业的电力负荷要求与电力网电气隔离的场合作电源，化市电为磁电，作为精密测量试验系统净化(抗干扰)电源与电力网的隔离设备。风电隔离变压器额定容量1KVA-500KVA，电压等级至690V,可配机箱等

上海盖能电气有限公司专注设计和生产干式变压器30余年的厂家，制造各种型号规格变压器：三相干式变压器，三相隔离变压器，单相隔离变压器，干式隔离变压器，干式隔离变压器，工业控制变压器，机床控制变压器，高频高压变压器，低压大电流变压器。额定容量0.1KVA-800KVA,华东区（上海，浙江，江苏，安徽，山东，福建）及其它地区干式变压器隔离变压器价格报价：

189 1886 3098 袁先生（微信同号）

变压器电压及容量均可定制

上海盖能电气干式隔离变压器参数型号手册PDF下载

上海盖能电气干式变压器购买须知PDF下载

规格	输入电压	输出电压	不带机箱尺寸(cm)/ 重量(kg)	带机箱尺寸(cm)/重量(kg)
SG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根据客户要求订制	380V 220V 210V 208V 110V 36V 可根据客户要求订制	30×15×25/35	45×25×30/56
SG-6KVA			30×16×25/40	45×25×30/64
SG-7KVA			35×15×30/45	50×25×35/80
SG-8KVA			35×16×30/55	50×25×35/80
SG-10KVA			42×21×42/90	60×32×65/130
SG-15KVA			52×24×52/135	70×35×77/185
SG-20KVA			52×24×52/180	70×35×77/220
SG-30KVA			55×28×65/220	80×40×87/260
SG-40KVA			61×30×65/265	90×50×95/320
SG-50KVA			61×30×65/295	90×50×95/360
SG-60KVA			70×32×66/370	100×50×105/440
SG-80KVA			70×32×67/450	100×50×105/530
SG-100KVA			75×35×68/490	100×50×105/570
SG-120KVA			75×35×68	100×50×105/600
SG-150KVA			85×37×68	120×65×115/690
SG-180KVA			95×45×83	120×65×115/930
SG-200KVA			95×45×83	120×65×115/1010
SG-250KVA			95×45×83	120×65×115/1180
SG-300KVA			105×45×95	120×70×125/1450
SG-320KVA			105×45×95	130×50×135/1490
SG-350KVA			105×45×95	130×50×135/1600
SG-400KVA			115×55×105	140×60×145/1700

*标注尺寸参考左图图纸

*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的风电场箱式变压器风电隔离变压器。

风电场箱式变压器国家标准	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
国际标准	IEC 726
行业标准	JB/T 8750-1998

一、风电场箱式变压器使用条件

1、地震水平加速度为0.4m/s2，垂直加速度为0.2m/s2；

2、海拔高度≤3000m

3、最高环境温度+55℃, 最低温度-30℃.

二、风电场箱式变压器技术关键点

1、结构精致、布置合理，运输、安装方便。

2、设计中对结构进行优化，能与电厂、输变电线路、网络功能相匹配。

3、按照风电技术参数进行特殊设计，具有满足风电场特殊要求的特点。

4、箱体采用新型材料制成，并经过防腐表涂处理，能耐海水、盐雾的腐蚀。

5、过载能力强、损耗小、抗短路能力强、防雷能力强。

三、风电场箱式变压器技术参数

1、低压侧额定电压 kV 0.69 0.69

2 、高压侧最高工作电压 kV 11 37.5

3、变压器高压侧工频耐压 kV 42 85 冲击峰值耐压 kV 75 200

4、额定频率 Hz 50 60

5 变压器低压侧工频耐压 V 2500 2500

6、壳体防护等级 IP33，室门打开后IP2X

7、相数三相
