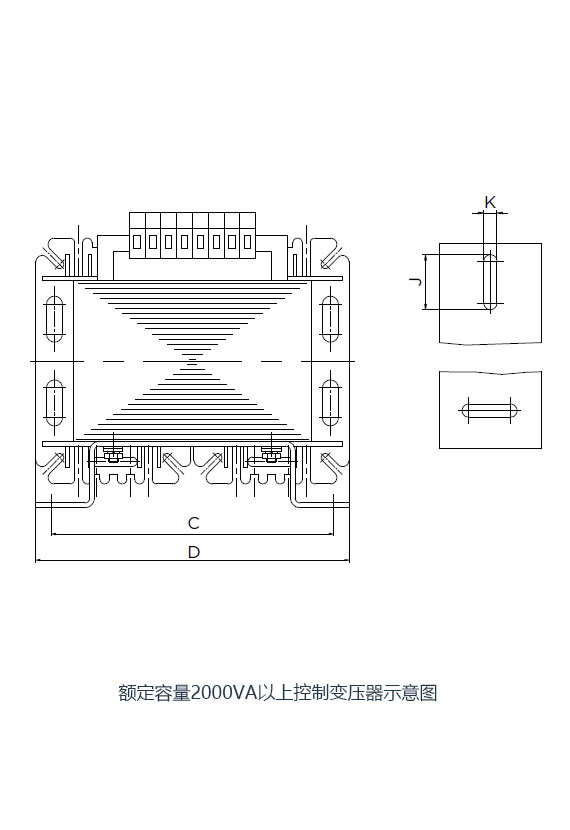

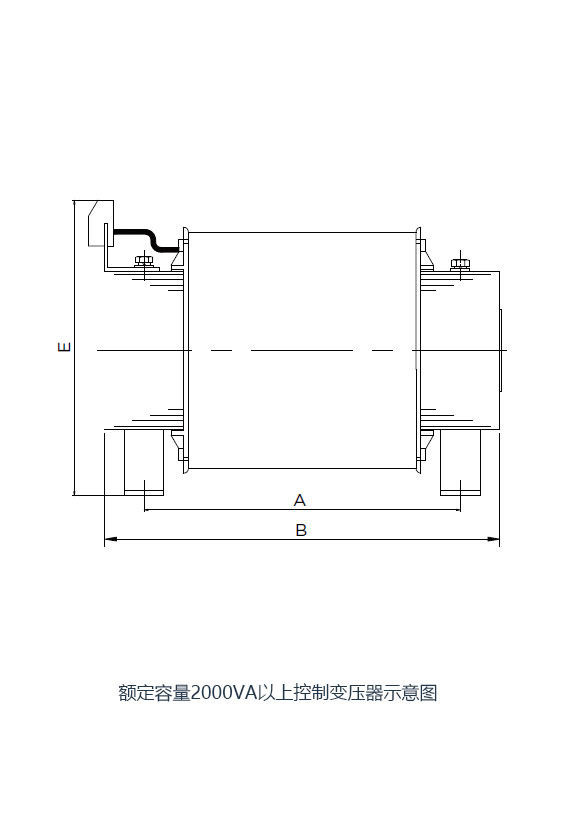

JBK3机床控制变压器型号规格
型号
|
Bmax(mm>
|
Dmax(mm>
|
Emax(mm>
|
安装孔距
A(mm>
|
安装孔距
|
安装孔
|
Fmax(mm>
|
C(mm>
|
KxJ(mm>
|
JBK3-40, 63
|
78
|
65
|
80
|
56
|
46
|
5x8
|
1
|
JBK3-100
|
84
|
84
|
92
|
64
|
64
|
5x9
|
2
|
JBK3-160
|
96
|
90
|
100
|
84
|
70
|
6.5x11
|
1.5
|
JBK3-250
|
96
|
105
|
100
|
84
|
83
|
6.5x11
|
1.5
|
JBK3-500
|
120
|
120
|
125
|
90
|
97
|
7x13
|
1.5
|
JBK3-630
|
150
|
130
|
145
|
122
|
100
|
7.5x20
|
2
|
JBK3-1000
|
150
|
130
|
145
|
122
|
100
|
7.5x20
|
2
|
JBK3-1500
|
168
|
145
|
160
|
130
|
110
|
8x20
|
2
|
JBK3-2000
|
168
|
145
|
180
|
130
|
110
|
8x20
|
2
|
JBK3-2500
|
250
|
200
|
175
|
200
|
200
|
8x20
|
2
|
JBK3-3000
|
250
|
200
|
180
|
200
|
200
|
8x20
|
2
|
JBK3-4000
|
250
|
200
|
185
|
200
|
200
|
7.5x12.5
|
3
|
JBK3-5000
|
250
|
200
|
195
|
200
|
200
|
7.5x12.5
|
3
|
1.常规额定输入电压:440V/380V/220V,特殊输入电压要求可根据用户需求设计生产;
2.常规额定输出电压:控制变压器有110V/127V/220V;照明变压器有34V/36V;信号控制变压器有6V/12V等。
机床控制变压器执行标准
VDE 0550,
JB 5555-2002,
GB 19212.3-2006,
JB/T 8750-1998,
GB 9706.1-2007

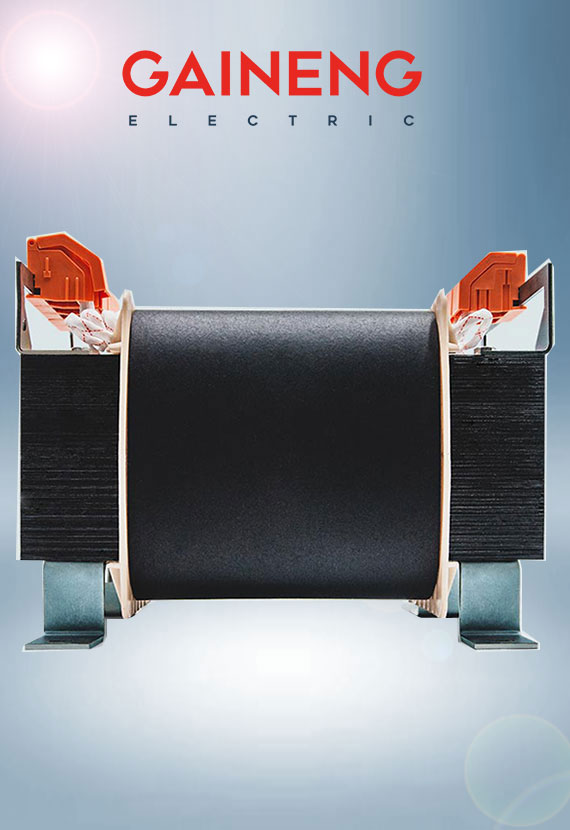

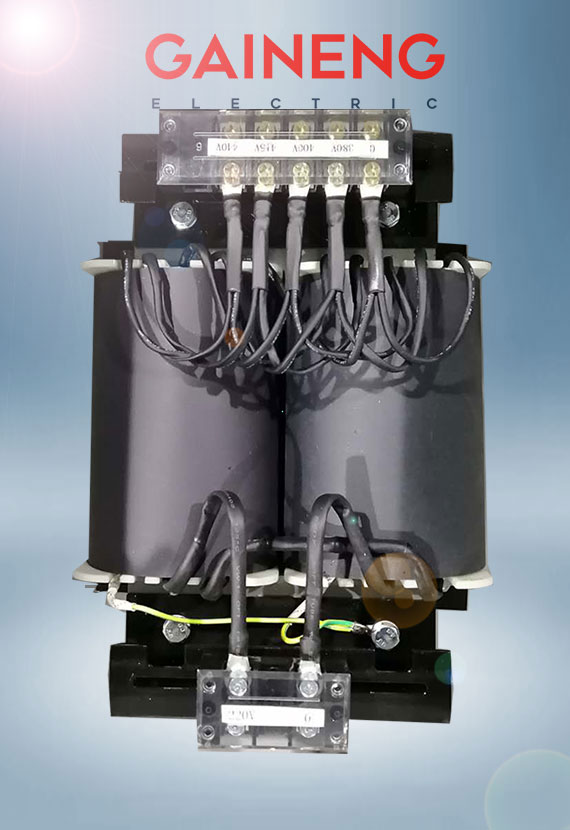

JBK3机床控制变压器:
JBK3机床控制变压器顾名思义主要用来“控制”用,主要是把一-次电压变换到适合电器控制回路的电压。比如车床控制电路,为了车末操作人员的安全,一般将 车床控制电路降到367安全电压。这里就需要一个380/367的控制变压器。 当然, 这样的控制变压器也有隔离作用,因为它也需要把一-次和二次分隔成两个互不相关联的系统。有一些这样的变压器要求也比较高,中间加有专门接地的隔离层。如果你刚好能够接受这个一次和二次电压,这样的控制变压器也可以当作隔离变压器用。而且380V系统的分布电容可以忽略,一次与二次的绝缘问题也不是很大。但它不能叫做隔离变压器。
JBK3机床控制变压器是作为电气控制回路的供电电源使用的,目的是为了满足不同用电电气元件的电压需求。在低压配电系统中,控制变压器因多用于控制系统而得名。它实际上是一个具有多种输出电压的降压变压器,也可用做低压照明及信号灯、指示灯的电源。
JBK3机床控制变压器常规型号:JBK3-40VA JBK3-63VA JBK3-100VA JBK3-160VA JBK3-250VA JBK3-400VA JBK3-500VA JBK3-630VA JBK3-800VA JBK3-1000VA JBK3-1600VA JBK3-2500VA JBK3-3000VA(卧式/横式) JBK3-4000VA(卧式/横式) JBK3-5000VA(卧式/横式)
