安全隔离变压器(K系数抗谐波隔离变压器）技术指标
容量：1KVA-800KVA
电压等级：AC1000V及以下
输入电压：允许额定电压±5%波动
绝缘电阻：DC 500V≥100MΩ
输出电压：负载范围内额定电压±2-3℅
绝缘等级：H级
频率：50Hz/60Hz
环境温度：-25°C-- +45°C
K系数值：K9,K11,K13,K20,K30
励磁涌流：≤7Ie
抗电强度：4200V/10mA/60s
相对湿度：＜95℅
负载性能：连续100℅满载时，可承受3-倍瞬间电流
温升：＜100K
波形失真：无附加波形失真
噪音：＜55db
安全隔离变压器规格参数
|
规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
KSG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
KSG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
KSG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
KSG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
KSG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
KSG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
KSG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
KSG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
KSG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
KSG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
KSG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
KSG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
KSG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
KSG-120KVA
|
75×35×68
|
100×50×105/600
|
|
KSG-150KVA
|
85×37×68
|
120×65×115/690
|
|
KSG-180KVA
|
95×45×83
|
120×65×115/930
|
|
KSG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
KSG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
KSG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
KSG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
KSG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
KSG-400KVA
|
115×55×105
|
140×60×145/1700
|

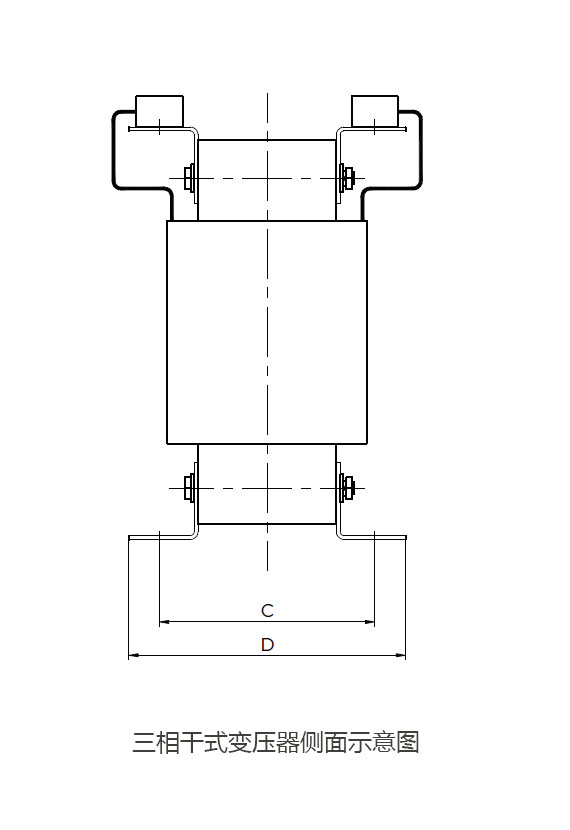

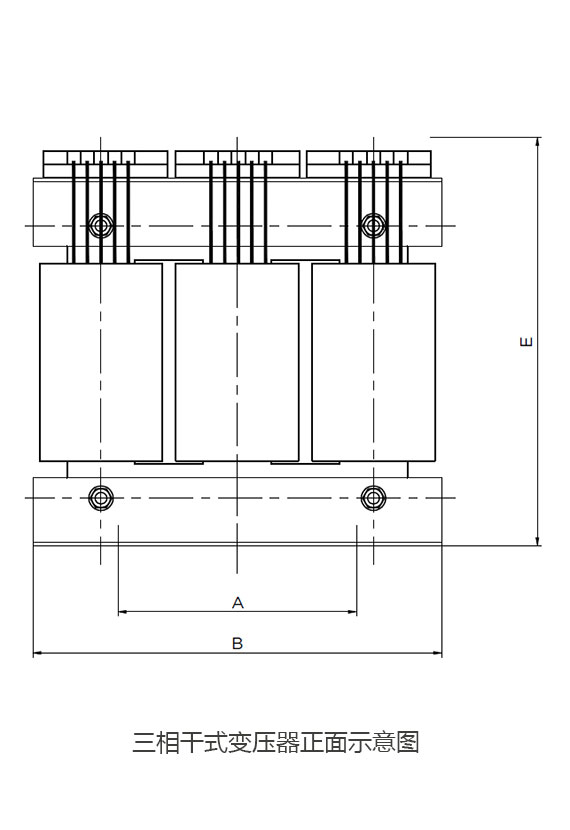

*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的安全隔离变压器（K系数安全隔离变压器）。
|
安全隔离变压器国家标准
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
国际标准
|
IEC 726
|
|
行业标准
|
JB/T 8750-1998
|

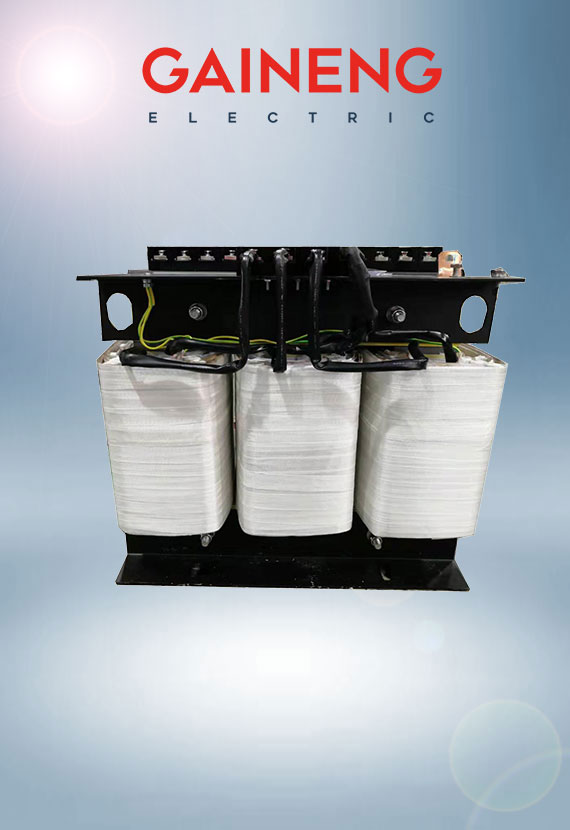

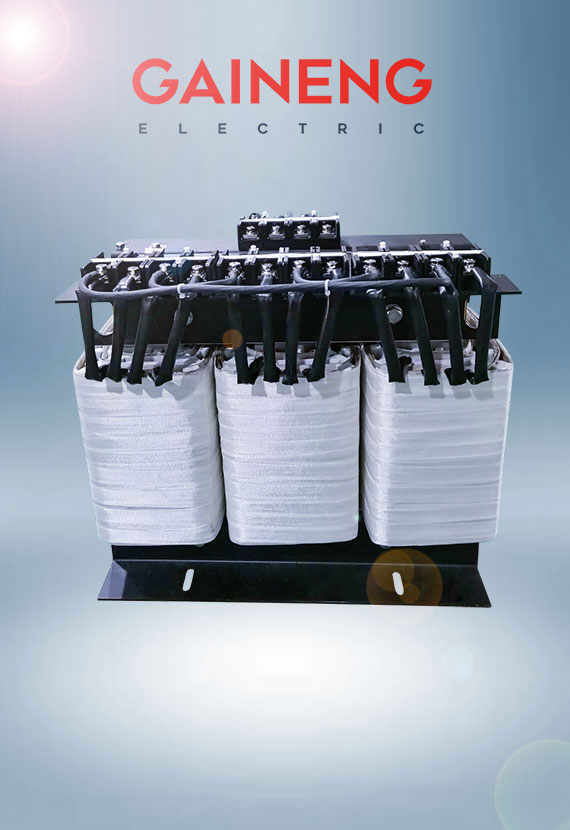

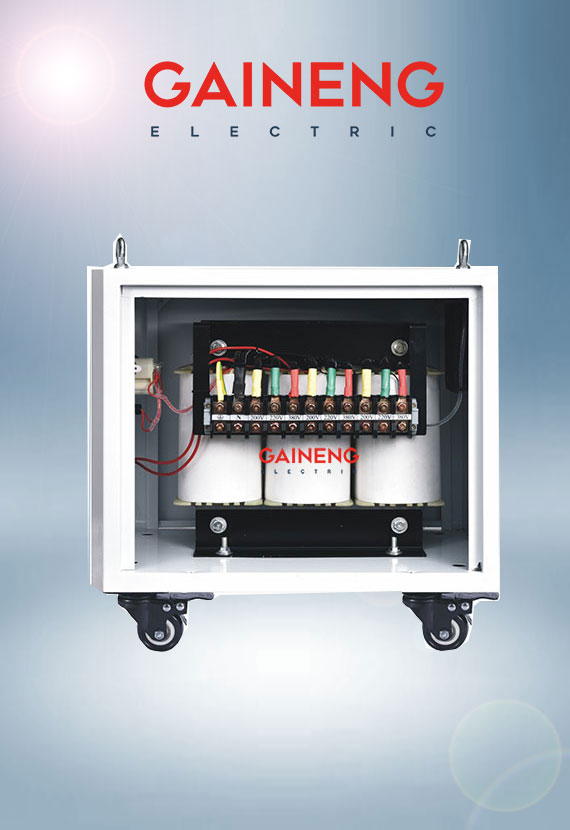

安全隔离变压器
所谓安全隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。另外， 利用其铁芯的高频损耗大的特点， 从而抑制高频杂波传入控制回路。 用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。此时，系统的对地电容电流小得不足以对人身造成伤害。 还有一个很重要的作用就是保护人身安全！隔离危险电压。
K系数是一个通用的谐波发热效应特殊度量，尤其适用于变压器上的谐波，它不仅强调谐波频率，还强调谐波次数、谐波频谱分布和频谱比例，K系数安全隔离变压器标准规格有K-11,K-13,K-20,K-30等等；上海盖能电气设计生产的K11安全隔离变压器是办公室负荷和普通机房负荷的一个常用额,上海盖能设计生产的K20安全隔离变压器趋向于专用计算机负荷（精密空调和精密电机）和电力质量敏感设备PDU（电力分配单元）。
K系数安全隔离变压器，主要用于交流50—60Hz，电压不超过800V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计与制造。K20系数是一个通用的谐波发热效应特殊度量，尤其适用于变压器上的谐波，它不仅强调谐波频率，还强调谐波次数、谐波频谱分布和频谱比例， K20系数变压器标准规格有K-4,K-13,K-20,K-30等等；K-13是办公室负荷和普通机房负荷的一个常用额，K-20趋向于专用计算机负荷（精密空调和精密电机）和电力质量敏感设备PDU（电力分配单元）。K20系数隔离变压器，主要用于交流50—60Hz，电压不超过800V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计与制造。
系数变压器设计时尽可能减少热效应，可通过线圈优化设计、导线规格的厚宽比、线圈并联个数等来达到。K系数变压器设计阻抗必须选择合适的阻抗值、使用低损耗超薄矽钢片且磁密度应比普通变压器的设计值低、工艺制作加强结构强度、减少变压器零序电流在中性点的热效应损害、高频的热附加效应及输出侧绕组的热附加效应等。
安全隔离变压器使用条件:
工作环境温度：-25~+50°C；
工作环境湿度：20~90%RH；
工作环境大气压力：860 hPa～1060 hPa；
储藏/运输温度：-20°C～+55°C。
安全隔离变压器主要技术特征:
额定容量：0.5kVA～800kVA；
输入电压：额定电压380V±15%；
输出电压：额定电压380V（容载）；
联接方式：Dyn11
频率：≥98%；
频率：50Hz/60Hz；
接地电阻：25A小于50靠欧
感应耐压：125HZ/760V/4分钟
绝缘等级：F级H级；
噪音：≤55dB (A计权)；
温升：≤125K；
阻抗压降：≤4%；
结构：干式自然风冷；
抗干扰方式：双屏蔽接地；
波形失真：无附加波形失真；
电气强度：工频正弦电压3000V历时一分钟无击穿及闪络现象；
绝缘电阻（输入、输出对地）:测试电压至少1000VDC，绝缘电阻大于1000MΩ；
功能：具有输入电压、输出电压、电流等指示（此项功能需要配置机柜实现）；
保护：具有过流保护（此项功能需要配置机柜实现）；
