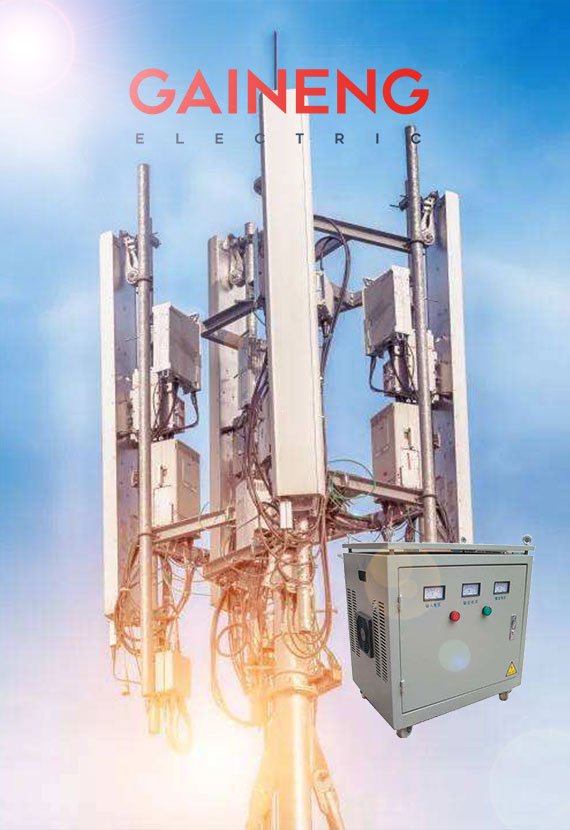

通信基站隔离变压器在ups电源供电系统作用和功能
隔离变压器指的是工作在50Hz频率下的工频变压器,在ups不间断电源供电系统中,UPS隔离变压器是个主要部件。是ups电源电路结构的不同和供电系统环境的差别,隔离变压器的功能和设置方法也不尽相同,所以并不能一概而论地说ups电源供电系统中都配置隔离变压器。我们首先要了解隔离变压器的功能以及它在ups电源供电系统中的作用,然后才能决定在什么情况下不用隔离变压器、什么情况下必须配置隔离变压器。
隔离变压器在ups电源供电系统中的功能在ups电源供电系统中之所以要配置隔离变压器,有些是ups电源设备本身要求的,变压器是ups电源电路的一个重要的组成部分;有的是为了改善系统供电质量而设置的;还有的是为了电网与负载设备要求的电压置式之间的匹配而设置的。
189 1886 3098 袁先生(微信同号)
变压器电压及容量均可定制
UPS隔离变压器型号规格
规 格 |
输入电压 |
输出电压 |
不带机箱尺寸(cm)/ 重量(kg) |
带机箱尺寸(cm)/重量(kg) |
SG-5 KVA |
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35 |
45×25×30/56 |
SG-6KVA |
30×16×25/40 |
45×25×30/64 |
||
SG-7KVA |
35×15×30/45 |
50×25×35/80 |
||
SG-8KVA |
35×16×30/55 |
50×25×35/80 |
||
SG-10KVA |
42×21×42/90 |
60×32×65/130 |
||
SG-15KVA |
52×24×52/135 |
70×35×77/185 |
||
SG-20KVA |
52×24×52/180 |
70×35×77/220 |
||
SG-30KVA |
55×28×65/220 |
80×40×87/260 |
||
SG-40KVA |
61×30×65/265 |
90×50×95/320 |
||
SG-50KVA |
61×30×65/295 |
90×50×95/360 |
||
SG-60KVA |
70×32×66/370 |
100×50×105/440 |
||
SG-80KVA |
70×32×67/450 |
100×50×105/530 |
||
SG-100KVA |
75×35×68/490 |
100×50×105/570 |
||
SG-120KVA |
75×35×68 |
100×50×105/600 |
||
SG-150KVA |
85×37×68 |
120×65×115/690 |
||
SG-180KVA |
95×45×83 |
120×65×115/930 |
||
SG-200KVA |
95×45×83 |
120×65×115/1010 |
||
SG-250KVA |
95×45×83 |
120×65×115/1180 |
||
SG-300KVA |
105×45×95 |
120×70×125/1450 |
||
SG-320KVA |
105×45×95 |
130×50×135/1490 |
||
SG-350KVA |
105×45×95 |
130×50×135/1600 |
||
SG-400KVA |
115×55×105 |
140×60×145/1700 |
*标注尺寸参考左图图纸
*产品尺寸仅供参考,可依据客户需求设计生产不同规格型号的ups隔离变压器,通信基站隔离变压器,数据中心工频隔离变压器。UPS隔离变压器国家标准 | GB 6450-1986 |
---|---|
GB 1094-1996 | |
GB 10237-1998 | |
GB 19212.3-2006 | |
GB/T 10228-1997 | |
GB/T 17211-1998 | |
国际标准 | IEC 726 |
行业标准 | JB/T 8750-1998 |

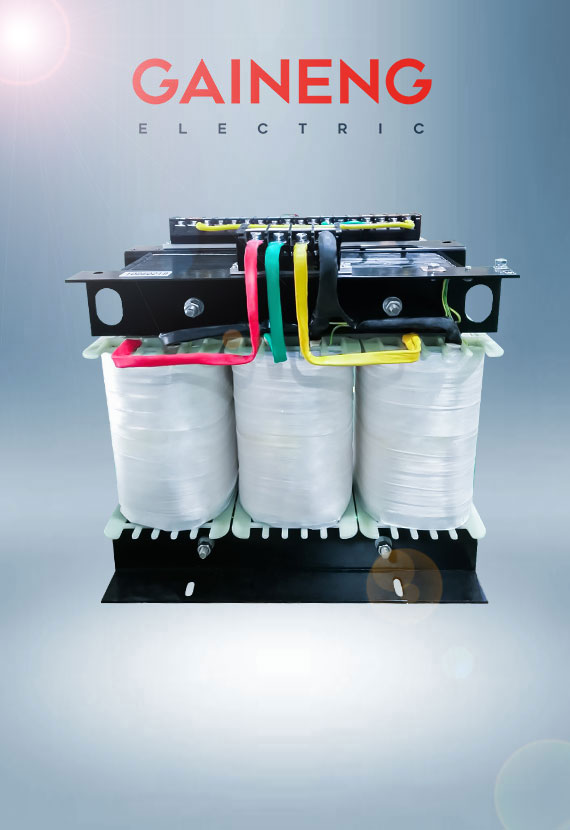

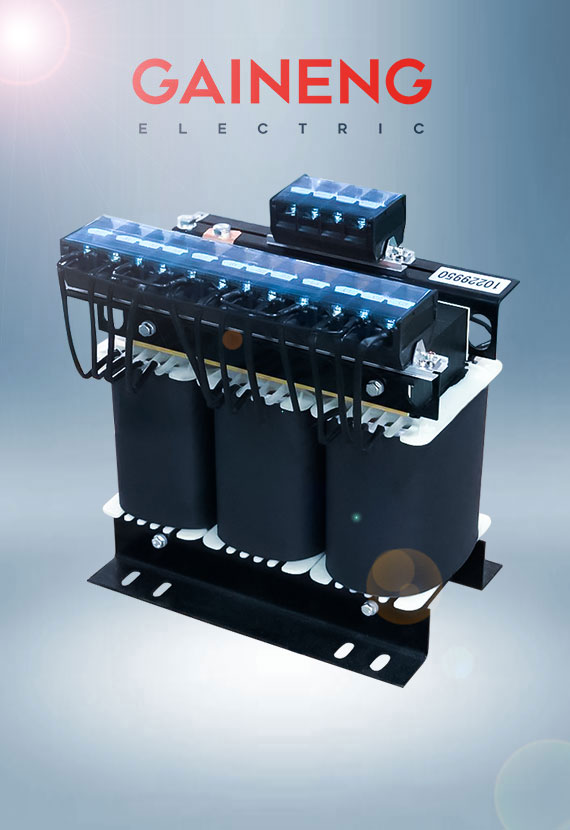

什么是UPS隔离变压器
UPS专用隔离变压器系列产品专为UPS电气隔离需要而设计,治理非线性负载的电流畸变影响到交流电源的正常工作及对电网产生的污染,起到净化电网及去除谐波保护UPS正常工作的作用。
本系列UPS隔离变压器具有高导磁、低损耗、噪声小、温度低、抗辐射性和无毒性、免维护、高环保等特点;该专用变压器输入高阻抗,空间效率及电能转换效率高,完美匹配UPS电源、EPS电源、变频电源(CFP)等。上海盖能电气有限公司设计和生产的隔离变压器广泛应用于逆变电源,如:不间断电源(UPS),应急电源(EPS)、变频电源(CFP)等。UPS、EPS专用变压器的漏抗值、接线方法、电压值等均可按要求订制。
什么情况下UPS不间断电源需要隔离变压器
1.ups电源输入12拥整流必须配置隔离变压器;
2.输出DC/AC全桥逆变器需要隔离变压器;
3.配电系统零-地电位差超过要求时需要加隔离变压器;
4.配电系统零-地电位差超过要求时需要加隔离变压器;
5.配电系统零-地电位差超过要求时需要加隔离变压器;
ups隔离变压器的作用
1、降低零地电压,优化UPS末端供电网络
UPS的逆变输出安装隔离变压器可以隔离输入和输出之间的电气连接,从而有效地降低输出的零地电压。由于UPS隔离变压器的副边绕组采用Y型接法,中性点接地后产生新的零线,从而达到降低零地电压的目的。事实上,HP、IBM、SUN的小型机因为要保证精密的计算能力与高可靠的数据处理传输能力,都会对零地电压有极高的要求,加装隔离变压器可以彻底解决因为零地电压偏高所造成的一些问题。
2、滤除负载端谐波,提高供电质量
隔离变压器本身具有电感特性,输出隔离变压器可以滤除负载端的大量低次谐波,减少高频干扰,并可以使高次谐波大幅度衰减。采用电源隔离变压器,可以有效地抑制窜入交流电源中的噪声干扰,提高设备的电磁兼容性。
3、增强过载短路保护能力,保护负载与UPS主机
由于其自身的特性,隔离变压器是UPS中工作最为稳定的器件。UPS在正常工作过程中,如果遇到大的短路电流变压器会产生反向电动势,延缓短路电流对负载以及逆变器的冲击破坏,具有保护负载与UPS主机的作用。
4、“通交流阻直流”,UPS故障时保护负载
