大型臭氧发生器电源原理关键：升压隔离变压器！
臭氧有杀菌、除味、脱色、氧化等功效，在空间灭菌和水处理、医疗等行业广泛应用。臭氧在常温常压下为暂存状态因此无法储存，需现场生产现场使用，凡是用到臭氧的场所均使用臭氧设备。臭氧设备是由臭氧管、臭氧电源、气源装置（含空压机和净化装置）、电控装置组成。而臭氧设备主要的臭氧制备方法就是高压放电法。高压放电法的核心技术就是中高频中高压隔离变压器！
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
高压放电法：又称介质阻挡放电法（简称ＤＢＤ）。该方法是使用一定频率的高压电产生高压电晕电场，电场中的自由高能电子使处于电场中的氧分子电离分解成氧原子，经碰撞与氧分子聚合为臭氧分子。当前随着技术的改进，由传统的工频高压隔离变压器（５０Ｈｚ，1000～2000Ｖ）改为中高频中压隔离变压器（800HZ～10KHZ，3000～6000Ｖ），降低了电压幅度，提高了臭氧产量，并节省了升压变压器体积和重量，总体上降低了臭氧发生器运行成本。
中高频升压隔离变压器

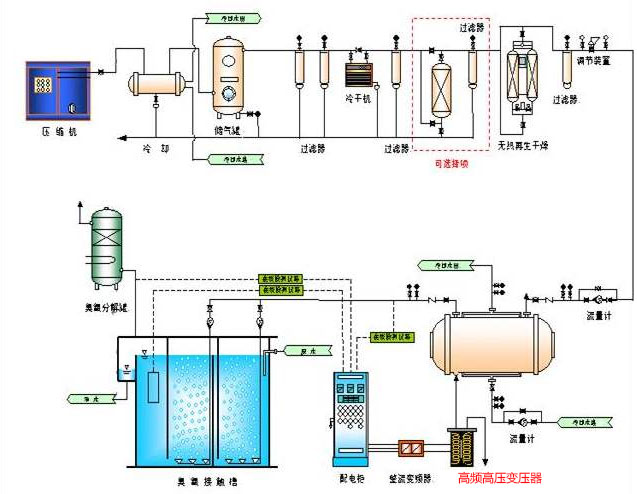

大型臭氧发生器结构组成
现行臭氧发生器主要运用介质阻挡放电法，其系统组成可分为四部分：空气处理系统、冷却系统、电源系统、臭氧合成系统。每个分系统在臭氧制造过程中都起着相当重要的作用。
电源系统是臭氧合成过程中最关健的部分，电源系统不仅与臭氧系统稳定可靠工作有关，而且与臭氧合成效率运行成本有关。臭氧电源目前运行的有：工频电源、中频电源、高频电源三种。
1.工频电源系统：市电——控制柜——电压调器——高压隔离变压器——高压
2.中频电源系统：市电——控制柜——整流器——变频器——电抗器——高压隔离变压器——高压。中频电源频率般在400—800Hz 之间，分固定中频和可调中频两种。大功率器件为可控硅IGBT 。
3.高频电源系统：市电——控制柜——整流器——变频器——电抗器——高压隔离变压器——高压。高频电源一般指频率在1000Hz 以上，分固定中频和可调中频两种，大功率器件为可控硅IGBT 。
臭氧发生器专用变压器
臭氧发生室放电产生臭氧，需要较高电压(＞3000V)形成电晕。放电室是个容性负载，工作过程中不仅数值发生变化，而且特性也随着工作状态的不同而发生改变，这就需要与负载相匹配的变压器漏感、阻抗来平衡放电室的变化。
盖能电气设计生产的高频隔离变压器特点
1）电磁线，线圈电磁线采用含铜量不低于99.99%的无氧铜材加工的高频电源专用的多股铜绞线，所以负载损耗非常低，节省运行成本。
2）绝缘耐热等级高，变压器的绝缘耐热等级为H（180°C），具有较强的过载能力。
3）采用优质磁芯，由含硅超过8%以上及超簿（0.18mm）的高硅片加工而成。加工后的磁芯在热稳较高的退火炉中退火，所以保证较低空载损耗，大大节约了待机及运行下的成本。
4）紧固件及附件采用大量的非磁性材料可确保在高频磁场下不产生涡流损耗导制的发热。
5）高频高压变压器能在较宽频率下运行（运行频率范围500Hz-5000Hz）。通过频率调节保证设备处于最佳工作状态。
6）稳定、适应恶劣环境。干式变压器可在复杂的环境条件下运行（如：现场粉尘较大或设备安装场所通风条件不好的情况都不会影响散热）。有局放、短路及超温保护功能。
总结
盖能电气设计生产的大型臭氧发生器专用的变压器属于高频高压变压器领域，用于需要各种高频高压电源的场合，可广泛应用于中高频电源升压、电力设备试验检修、医疗器械、静电除尘、高频感应加热、臭氧发生、科学研究等领域。盖能电气高频高压变压器容量为 0.2～800kVA、频率从800Hz～10kHz，输出电压能依据实际需求进行调节设定，并能依据实际项目现场的情况采取最优的结构形式，并能依据客户的要求特殊设计，满足客户使用。咨询电话：18918863098（微信同号）
