有关箱变（箱式变压器）的主要分类与特点，箱式变压器分欧式箱变变压器（European style）和美式箱变（American style）变压器，箱式变压器的主要特点：自动化程度高、组合方式灵活、占地面积小等。那具体的两种箱变各有哪些特征呢？下面上海盖能电气分别简单的介绍下欧式箱变变压器和美式箱变变压器的特征!

引文作者:上海盖能电气市场部（专注干式变压器30年）

电话：189 1886 3098（微信同号）

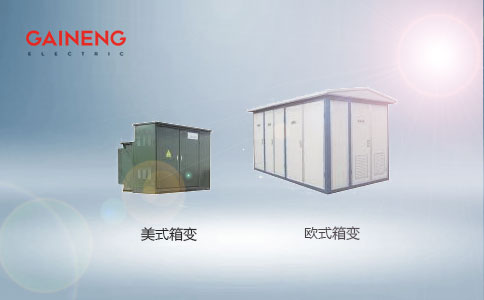

欧式箱变和美式箱变的特征

一、箱式变压器的分类

箱式变压器分欧式（European style）和美式（American style），美式体积（Volume0)小，负荷能力较低，供电可靠性不高，欧式体积较大，负荷能力与供电可靠性都比美式强，在我国一般用的都是欧式箱变。

组合式变压器（俗称美式箱变也叫箱式变压器）是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备。

组合式变压器（俗称美式箱变）

组合式变压器（俗称美式箱变）主要特点：全密封、全绝缘、结构紧凑、外形美观、体积仅为箱式变电站（欧式箱变）的1/3左右。无须配电房，可直接安放在室内或室外，也可安放在街道两旁和绿化带内，可靠地保证了人身安全，既是供电设施，又可装点环境。

组合式变压器（俗称美式箱变也叫箱式变压器）可用于终端供电和环网供电，转换十分方便，保证了供电的可靠性、灵活性。采用双熔丝全范围保护方式，稳博变压器大大降低了运行成本。

10kV套管电缆头可在200A负荷电流下多次插拔，在紧急情况下作负荷开关使用，并具有隔离开关的特点。组合式变压器（俗称美式箱变也叫箱式变压器）采用国内9型、11型配电变压器，损耗低，噪音低，使用寿命长。

二、箱式变压器的主要特点

箱式变电站主要由多回路高压开关系统、铠装母线、变电站综合自动化系统、通讯、远动、计量、电容补偿及直流电源等电气单元组合而成，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，主要有以下特点：

1）技术先进安全可靠

2）、自动化程度高

3）、工厂预制化

4）、组合方式灵活

5）、投资省见效快

6）、占地面积小

7）、外形美观，易与环境协调

欧式箱变主要特征

1.设有独立的变压器室，欧式箱变变压器可选择SG系列三相干式隔离变压器，额定容量可达800KVA。

2.高压开关设备、 变压器、低压开关设备三位一体，成套性强。

3.箱体具备五防功能，运行安全可靠，维护简单。

4.占地少、 投资省、生产周期短、移动方便。

5.接地方案灵活多样。祥泰电气-欧式箱式变电站

6.结构独特： 外壳材料可选不锈钢合金、 铝合金、冷轧板、 贴瓷砖、环保材料等， 牢固且隔热散热良好，美观大方的外观能与当地建筑物的风格更加协调、统一。

7.高压侧一般采用负荷开关及熔断器组合电器保护，负荷开关可选压气式、真空、六氟化硫等，可配电操机构； 低压侧主要开关采用万能式或智能式断路器 ，选择性保护。出现开关选择塑壳断路器 ，回路数多,且配有智能无功补偿装置。

8.广泛用于风力发电风电场，光伏发电，城市电网改造、住宅小区、高层建筑、工业园区、工厂、临时施工用电、机场、油田、码头、高速公路等户外场所。
