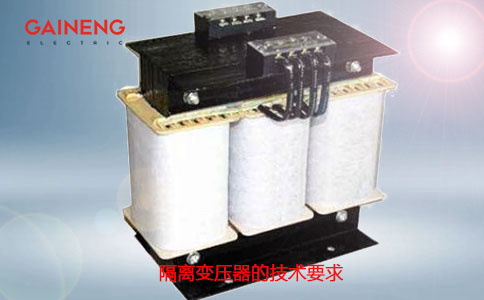

隔离变压器的技术要求是什么?隔离变压器国家标准有哪些?

隔离变压器(IsolaTIon transformer)俗称安全变压器,是指输入绕组与输出绕组带电气隔离的变压器,是用以对两个或多个有耦合关系的电路进行电隔离的变压器。隔离变压器一般用于机器维修、保养,起保护、防雷、滤波作用,用以避免偶然同时触及带电体,变压器隔离的是原副边绕线圈各自的电流。隔离变压器早期为欧洲国家用在电力行业,广泛用于电子工业或工矿企业,机床和机械设备中一般电路的控制电源,安全照明及指示灯的电源之用。那我国对隔离变压器生产技术要求有哪些呢?隔离变压器生产厂家必须要按照哪些隔离变压器国家标准?

引文作者:上海盖能电气市场部(专注干式变压器30年)

电话:189 1886 3098(微信同号)

隔离变压器的作用

隔离变压器的主要作用是:使一次侧与二次侧的电气完全绝缘,也使该回路隔离。 另外, 利用其铁芯的高频损耗大的特点, 从而抑制高频杂波传入控制回路。 用隔离变压器使二次对地悬浮,只能用在供电范围较小、线路较短的场合。此时,系统的对地电容电流小得不足以对人身造成伤害。 还有一个很重要的作用就是保护人身安全!隔离危险电压。

隔离变压器生产要求

隔离变压器生产要求

随着电力系统的不断发展,隔离变压器作为电力系统中的关键设备起着日益重要的作用,它的安全运行直接关系到整个电力系统运行的可靠性。 变压器线圈变形是指线圈在受力后,发生的轴向、幅向尺寸变化、器身位移、线圈扭曲等情况。造成变压器线圈变形的主要原因有二个:一是变压器运行中难以避免地要受到外部短路故障冲击:二是变压器在运输吊装过程中发生意外碰撞。那哪些是隔离变压器生产厂家的技术要求呢?又有哪些隔离变压器国家标准呢?

隔离变压器的技术要求

本标准规定了对隔离变压器和安全隔离变压器(包括以变压器为主体的带有电源线、接线端子、开关等组件的电源装置)的安全要求及其他要求。 本标准适用于固定式或便携式、单相或三相以及有关的其他类型的空气冷却的隔离变压器和安全隔离变压器,其额定电源电压不超过交流1000V,额定频率不超过500Hz,其额定输出:对于隔离变压器: 单相变压器为不大于25kV·A 三相变压器为不大于40kV·A 对于安全隔离变压器: 单相变压器为不大于10kV·A 三相变压器为不大于16kV·A 额定输出电压和空载输出电压: 对于隔离变压器为不超过交流1000V和脉动直流1000(2的平方根)V; 对于安全隔离变压器为在导体之间或导体对地之间都不超过交流50V和脉动直流50(2的平方根))。 注:①本标准适用于按照安装规程要求将某一电路的某些部分或某些设备(如电动剃须刀、便携式工具、剪草机等)与配电线路隔离时使用的隔离变压器。 ②本标准适用于给使用安全特低电压的设备(如玩具、电铃、手持式工具及手提灯等)供电的安全隔离变压器。 ③本标准适用于干式或封装式变压器,不适用于充填液体介质或粉末材料的变压器。 ④当变压器在以特殊环境条件为主的场所中使用时,需另提特殊要求。

隔离变压器技术要求下载地址

GB 13028-1991 隔离变压器和安全隔离变压器技术要求

隔离变压器国家标准下载地址

国家标准:干式电力变压器GB 6450-1986

国家标准:电力变压器GB 1094.1-1996

国家标准:控制变压器GB 19212.3-2006

国家标准:干式电力变压器技术参数和要求GB_T 10228-1997

国家标准:干式变压器GB-T17211-1998

行业标准:电控设备用变压器自耦解压启动控制装置JB_T 8750-1998
