如何用隔离变压器来降低UPS输出零地电压？UPS隔离变压器的作用有哪些?
隔离变压器的性能及其在ups电源供电系统中的作用，这里讲的隔离变压器指的是工作在50Hz频率下的工频变压器，在ups不间断电源供电系统中，隔离变压器是个主要部件。视ups电源电路结构的不同和供电系统环境的差别，隔离变压器的功能和设置方法也不尽相同，所以并不能一概而论地存ups电源供电系统中都配置隔离变压器。我们首先要了解隔离变压器的功能以及它在ups电源供电系统中的作用，然后才能决定在什么情况下不用隔离变压器、什么情况下必须配置隔离变压器。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
如何用隔离变压器降低UPS零地电压的方法，解决UPS上电开机前零地电压低，而开机后零地电压升高的现象呢？
为有效地降低输出的零地电压，保证负载可以正常上电开机，通常的做法是采用加装隔离变压器的办法，来隔离输入和输出之间的电气连接，在变压器副边零地短接，从而达到降低零地电压的目的。对于中小功率的UPS，一般采用在其输出端加装输出隔离变压器；对于三进三出的大功率UPS，一般采用在其旁路输入加装旁路隔离变压器。

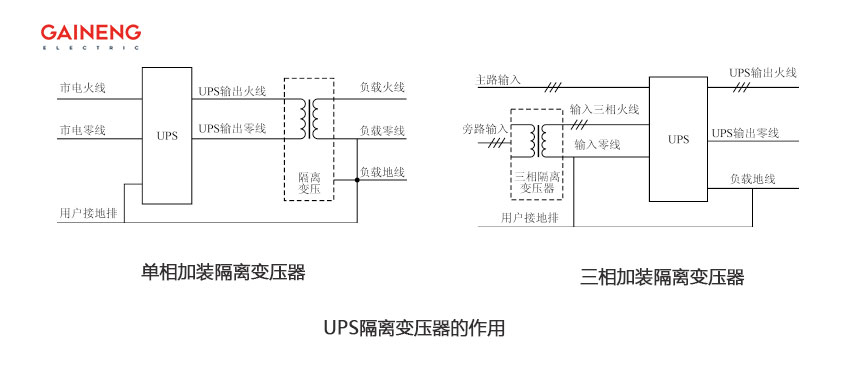

加装单相输出隔离变压器的连接方法和加装三相旁路输入隔离变压器的连接方法如图所示。
UPS隔离变压器
该连接方式构成的UPS供电系统不会对电网和负载造成任何负面影响。但应注意不要把负载零线连接到电网零线，同时一定要保证接地排的接地满足机房的接地规范并保证可靠性，由于接地排的不可靠可能会造成设备损坏甚至人身伤害。
UPS隔离变压器的作用有哪些呢？1、降低零地电压，优化UPS末端供电网络
UPS的逆变输出安装隔离变压器可以隔离输入和输出之间的电气连接，从而有效地降低输出的零地电压。由于UPS隔离变压器的副边绕组采用Y型接法，中性点接地后产生新的零线，从而达到降低零地电压的目的。事实上，HP、IBM、SUN的小型机因为要保证精密的计算能力与高可靠的数据处理传输能力，都会对零地电压有极高的要求，加装隔离变压器可以彻底解决因为零地电压偏高所造成的一些问题。
2、滤除负载端谐波，提高供电质量
隔离变压器本身具有电感特性，输出隔离变压器可以滤除负载端的大量低次谐波，减少高频干扰，并可以使高次谐波大幅度衰减。采用电源隔离变压器，可以有效地抑制窜入交流电源中的噪声干扰，提高设备的电磁兼容性。
3、增强过载短路保护能力，保护负载与UPS主机
由于其自身的特性，隔离变压器是UPS中工作最为稳定的器件。UPS在正常工作过程中，如果遇到大的短路电流变压器会产生反向电动势，延缓短路电流对负载以及逆变器的冲击破坏，具有保护负载与UPS主机的作用。
4、“通交流阻直流”，UPS故障时保护负载
高额UPS的AC/DC变换部分采用高频化设计，提高了UPS的输入功率因数(0.98以上)及输入电压范围，DC/AC逆变部分高频化减少了输出滤波电感的体积,功率密度大。由于无输出隔离变压器，一旦逆变器桥臂的IGBT被击穿短路，BUS母线直流高电压将加到负载上，危及负载的安全。输出隔离变压器具有“通交流阻直流”的能力，可以解决此类问题，在UPS发生故障时能够使负载安全运行。
工频UPS电源，拥有高可靠性，同时UPS输出完全隔离，输出端免受输入端的干扰影响，确保输出电源质量的稳定性。在实际的使用中，被广泛应用在现场环境恶劣的、条件苛刻的工业和机房环境中。
