什么是干式隔离变压器?干式隔离变压器的原理是什么?

干式隔离变压器属于安全电源,广泛应用于风力发电,光伏隔离变压器,机床隔离变压器,三相伺服电机隔离变压器,其一般用来机器维修保养用,起保护、防雷、滤波作用。干式隔离变压器原边和副边电压可根据要求订制。隔离变压器的输出端跟输入端是完全"断路"隔离的。那什么是干式隔离变压器呢?干式隔离变压器的工作原理是什么?下面盖能电气简单的阐述下以上问题!

引文作者:上海盖能电气市场部(专注干式变压器30年)

电话:189 1886 3098(微信同号)

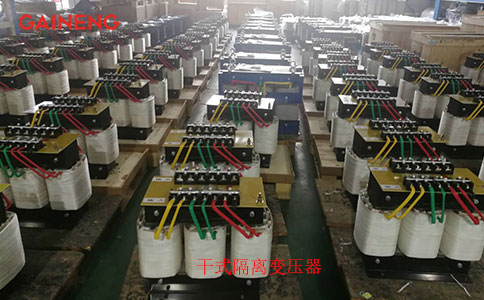

干式隔离变压器

干式隔离变压器
干式隔离变压器简介

干式隔离变压器属于安全电源,一般用来机器维修、保养用,起保护、防雷、滤波作用。

干式隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般(但并非全部)是指1:1的变压器。由于次级不和大地相连。次级任一根线与大地之间没有电位差,使用安全。常用作维修电源。

控制变压器和电子管设备的电源也是干式隔离变压器。如电子管扩音机、电子管收音机与示波器,以及车床控制变压器等电源都是干式隔离变压器。如为了安全维修彩电常用1:1的干式隔离变压器。在空调中也有使用。

首先通常我们用的交流电源电压一根线和大地相连,另一根线与大地之间有220V的电位差。人接触会产生触电。而干式隔离变压器的次级不与大地相连,它的任意两线与大地之间没有电位差。人接触任意一条线都不会发生触电,这样就比较安全。

其次,干式隔离变压器的输出端跟输入端是完全"断路"隔离的,这样就有效的对变压器的输入端(电网供给的电源电压)起到了一个良好的过滤作用。从而给用电设备提供了纯净的电源电压。

另一用途是防干扰。可广泛用于地铁、高层建筑、机场、车站、码头、工矿企业及隧道的输配电等场所。

干式隔离变压器是指输入绕组与输出绕组在电气上彼此隔离的变压器,用以避免偶然同时触及带电体(或因绝缘损坏而可能带电的金属部件)和大地所带来的危险,它的原理与普通干式变压器相同,也是利用电磁感应原理,主要隔离一次电源回路,二次回路对地浮空,以保证用电安全。

干式隔离变压器的原理

干式隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1:1的变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。使用安全。常用作维修电源。

干式隔离变压器不全是1:1变压器。控制变压器和电子管设备的电源也是隔离变压器。如电子管扩音机,电子管收音机和示波器和车床控制变压器等电源都是干式隔离变压器。如为了安全维修彩电常用1比1的隔离变压器。隔离变压器是使用比较多的,在空调中也是使用的。

一般变压器原、副绕组之间虽也有隔离电路的作用,但在频率较高的情况下,两绕组之间的电容仍会使两侧电路之间出现静电干扰。为避免这种干扰,隔离变压器的原、副绕组一般分置于不同的心柱上,以减小两者之间的电容;也有采用原、副绕组同心放置的,但在绕组之间加置静电屏蔽,以获得高的抗干扰性。

静电屏蔽就是在原、副绕组之间设置一片不闭合的铜片或非磁性导电纸,称为屏蔽层。铜片或非磁性导电纸用导线连接于外壳。有时为了取得更好的屏蔽效果,在整个变压器,还罩一个屏蔽外壳。对绕组的引出线端子也加屏蔽,以防止其他外来的电磁干扰。这样可使原、副绕组之间主要只剩磁的耦合,而其间的等值分布电容可小于0.01pF,从而大大减小原、副绕组间的电容电流,有效地抑制来自电源以及其他电路的各种干扰。

上海盖能电气设计生产的干式隔离变压器有三相干式隔离变压器和单相干式隔离变压器,如需详细了解产品型号规格及价格请浏览:干式隔离变压器型号大全
