干式隔离变压器如何转变电压的?

干式隔离变压器如何转变电压的?干式隔离变压器为什么能够改变电压的高低呢?上海盖能电气有限公司作为干式隔离变压器生产企业,在我们了解以上问题前,我们先来了解一下干式隔离变压器的结构和特点。

引文作者:上海盖能电气市场部(专注干式变压器30年)

电话:189 1886 3098(微信同号)

虽然干式隔离变压器有很多类型,大小差别也很大,但它们的基本结构是相似的,都是在同一个铁心上绕两组线圈,这两组线圈分别叫做初级线圈和次级线圈。电流从初级线圈进去,从次级线圈流出来。如果初级线圈的圈数比次级线圈多,次级线圈上的电压就会降低,这就是降压干式隔离变压器;反之,如果初级线圈的圈数比次级线圈少,次级线圈上的电压就会升高,这就是升压干式隔离变压器。

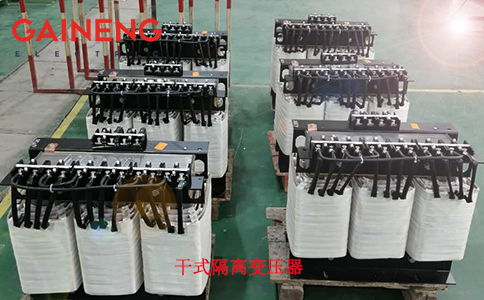

干式隔离变压器

干式隔离变压器

其实,干式隔离变压器的工作原理并不复杂,根据电磁感应原理,当一个导电的物体处于变化的磁场中,在导电体中就能够感应出电流来。将干式隔离变压器接在交流电网中,电流就输入到干式隔离变压器的初级线圈,这时,电流周围会产生磁场。

由于输入的交流电的电流方向不断改变,就会产生一个和电流同步变化的磁场,所产生的磁场沿干式隔离变压器的铁芯构成一条闭合回路。由于磁场的大小与方向不断改变,从而在次级线圈内感应出电流来。因为在每一圈线圈上的电压都相等,所以,次级线圈圈数越多,从次级线圈输出的电压就越高。如果将直流电输入到干式隔离变压器呢?由于直流电的电流始终沿一个方向,产生的磁场方向也就不会发生变化,于是,在次级线圈上也不会感应出电压。所以,干式隔离变压器只能改变交流电的电压。

干式隔离变压器主要是利用电磁感应原理,从一个电路向另一个电路传递电能或传输信号的一种电器电能传递或作为信号传输的重要元件。当初级线圈中通有交流电流时,铁芯〔或磁芯)中便产生交变磁通,使次级线圈中感应出电压(或电流)。干式隔离变压器由铁芯〔或磁芯)和线圈组成。线圈有两个或两个以上的绕组。其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。

改变两个线圈的圈数比就会在第二个线圈L得到不同的电压,干式隔离变压器就是根据这个原理制成的一种变换交流电压、电流和阻抗的装置将初级线圈和次级线圈的圈数采用适当的比例,可以把电路中的电压升高或降低。用公式可以表示,即;

初级电压(U1)/次级电压(U2)=初级圈数(n1)/次级圈数(n2)

应该注意的是,任何一只干式隔离变压器只能把电能由初级转移到次级。使电压升高或降低,但不能增大功率。干式隔离变压器初、次级的电压之比等于次、初级的电流之比。在不考虑干式隔离变压器损耗的情况下可以说初级输人的功率等于次级输出的功率。 干式隔离变压器是一种静止的电气设备。它是根据电磁感应的原理,将某一等级的交流电压和电流转换成同频率的另一等级电压和电流的设备。作用:变换交流电压、交换交流电流和变换阻抗。

基本原理:一个简单的单相干式隔离变压器由两块导电体组成。当其中一块导电体有一些不定量的电流 (如交流电或脉冲式的直流电) 通过,便会产生变动的磁场。根据电磁的互感原理,这变动的磁场会使第二块导电体产生电势差。假如第二块导电体是一条闭合电路的一部份,那麽该闭合电路便会产生电流。电力于是得以传送。

在通用的干式隔离变压器中,有关的导电体是由 (多数为铜质的) 电线组成的线圈,因为线圈所产生的磁场要比一条笔直的电线大得多。

干式隔离变压器广泛适用于交流50Hz至60Hz,电压660V以下的电路中,产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

上海盖能电气设计生产的干式隔离变压器,如需详细了解产品型号规格及价格请浏览:干式隔离变压器
