三相干式隔离变压器的用途和目的是什么?

三相干式隔离变压器是指输入绕组与输出绕组带电气隔离的变压器,隔离变压器用以避免偶然同时触及带电体,变压器的隔离是隔离原副边绕线圈各自的电流。早期为欧洲国家用在电力行业,广泛用于电子工业或工矿企业、机床和机械设备中一般电路的控制电源、安全照明及指示灯的电源。上海盖能电气有限公司在设计和生产隔离变压器有30余年的经验,特别是针对客户特殊要求的隔离变压器设计定制上有丰富的经验。那三相隔离变压器的用途是什么呢?隔离变压器能达到什么目的呢?

引文作者:上海盖能电气市场部(专注干式变压器30年)

电话:189 1886 3098(微信同号)

三相干式隔离变压器用途:

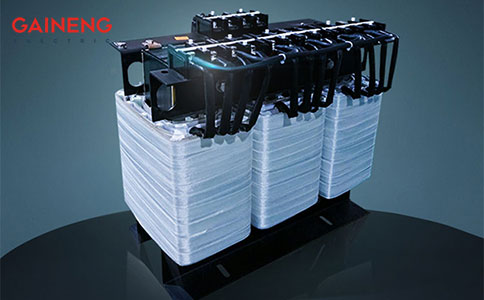

三相干式隔离变压器用途

三相干式隔离变压器用途

1、使一次侧与二次侧的电气完全绝缘,也使该回路隔离。另外,利用其铁芯的高频损耗大的特点,从而抑制高频杂波传入控制回路。用干式隔离变压器使二次对地悬浮,只能用在供电范围较小、线路较短的场合。此时,系统的对地电容电流小得不足以对人身造成伤害。

2、电气隔离——一个是保护设备,还有一个很重要的作用就是保护人身安全!隔离危险电压。干式隔离变压器输出输入电容耦合小,对由于闪电,放电,电网切换,电机启动和其它电网燥声引起的干扰更具有抑制作用,是比较有效的电源噪声抑制器。从这点看隔离变压器更具有保护设备的作用。所谓保护人身安全,即对操作此设备的人的一个保护。因为隔离变压器的电动势是通过二次感应获得,与一次侧(与大地形成回路)不形成一个回路,因此不会造成触电。

3、改变电压,比如将220V的交流电压变成交流15V,但由一个更大的作用是将220V的GND与15V的GND进行了分离,这一点很重要。我们知道,当人体手握220V零线然后与大地接触后,是不会有电流流过的,而手握火线然后与大地接触,就会有生命危险。隔离变压器的这种能够隔离参考点(即地)的作用是很大的。经过干式变压器的隔离后,比如仍然还是220V的电压,只要保证这两根线不与大地接触,那么人体手握任何一根与大地相连,就不会有问题。

选择三相干式隔离变压器的目的

三相干式隔离变压器的目的在于切断噪声干扰的路径,达到抑制噪声干扰的效果。在采用了三相隔离变压器的电路阻隔措施后,绝大多数的电路都能取得良好的噪声抑制效果,使设备符合电磁兼容性的要求。

三相隔离变压器主要的作用就是减少不同电路之间的相互干扰,保障用电安全。例如在环境较差的用电环境中,容易造成接地故障,如果不使用隔离变压器会造成直接与供电电源连接,影响整个电网的安全运行。采用了三相隔离变压器后电力安全就有了保障,在遇到特殊情况后,该电路不会影响整个电网工作。同时还能通过绝缘监察系统监控实际绝缘情况。设备一旦发生故障,检查系统就会发出警报,提醒工作人员即使赶赴现场进行维修处理,避免保护措施启动后造成停电现象。

要使用三相隔离变压器,实现电器隔离的效果,也要具备一定的条件。第一是每一分支电路只能使用一台三相隔离变压器。三相隔离变压器测试实验电压要比普通变压器高,应符合二级电工产品的要求。所谓的电气隔离就是让两个电路之间没有直接联系,达到两个电路之间互相绝缘的效果。同时还要满足两个电路能进行正常的能量传输工作。

三相隔离变压器的选择要根据电压和实际设备的电压等级选定。如果实际设备的电压与电源电压等级相同,可以采用变压比为1的变压器。必须注意的是,三相隔离变压器不能使用自耦变压器,因为自耦变压器本身就存在于电气间的联系,是不绝缘的,因此不能用作电气的阻隔。对于安全性要求较高的场合,可以使用专门的三相隔离变压器。

上海盖能电气有限公司是三相干式隔离变压器厂家,我们的特色是可根据客户需求量身定制,如需详细了解产品型号规格及价格请浏览:三相干式隔离变压器
