干式变压器接线方式和干式变压器低压出线方式有哪些?

干式变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。上海盖能电气有限公司是干式变压器生产企业,公司设计和生产干式变压器领域30余年,那我们来简单的阐述下干式变压器接线方式和干式变压器低压出线方式。

引文作者:上海盖能电气市场部(专注干式变压器30年)

电话:189 1886 3098(微信同号)

干式变压器工作原理:

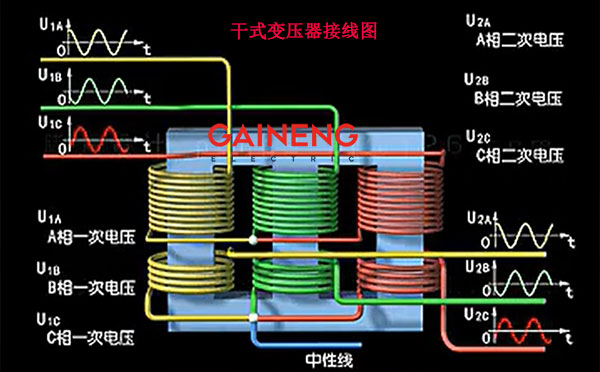

干式变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成,干式变压器接线方式如下图所示。

干式变压器接线方式

干式变压器接线方式
干式变压器接线方式

1、短接干式变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时,阻值大于2M欧姆。

2、干式变压器输入、输出电源线截面配线应满足其电流值大小的要求;按照2-2.5A/min2电流密度配置为宜。

3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相,中性零线应与干式变压器中性零线相接,接地线与变压器外壳(如变压器有机箱应与箱体地线标志对应相连接),检查输入输出线,确认正确无误。

4、先空载通电,观察测试输入输出电压符合要求。同时观察机器内部是否有异响、打火、异味等非正常现象,若有异常,请立即断开输入电源。

5、当空载测试完成且正常后,方可接入负载。

干式变压器低压出线方式有哪些?

1、低压标准封闭母线:

工程配线若选用封闭母线(也称插接式母线或密集型母线槽),相应之干式变压器可提供标准封闭母线端子,方便与外部母排联接。带外壳(IP20)产品,外壳顶盖上配套提供封闭母线法兰;不带外壳(IP00)产品,只提供封闭母排接线端子。

2、低压标准横排侧出线:

干式变压器与低压配电屏并排放置时,为方便其端子间联接,变压器可提供低压横排侧出线,通常与GGD、GCK、MNS等低压屏相配,干式变压器厂与开关厂要签署接口配合纪要,确认配合接口详尽尺寸,保证现场安装顺利。

3、低压标准立排侧出线:

与横排侧出线相似,当选用多米诺屏等母排为竖向布置低压配电屏时,变压器可提供低压立排侧出线。

上海盖能电气有限公司设计生产的干式变压器有三相干式变压器和单相干式变压器,如需详细了解产品型号规格及价格请浏览:干式变压器型号大全
