单相隔离变压器工作原理是什么?

单相隔离变压器(Single phase isolation transformer)俗称控制隔离变压器,是指输入绕组与输出绕组带电气隔离的变压器,是用以对两个或多个有耦合关系的电路进行电隔离的变压器。单相隔离变压器一般用于机器维修、保养,起保护、防雷、滤波作用,用以避免偶然同时触及带电体,变压器隔离的是原副边绕线圈各自的电流。隔离变压器早期为欧洲国家用在电力行业,广泛用于电子工业或工矿企业,机床和机械设备中一般电路的控制电源,安全照明及指示灯的电源之用。

引文作者:上海盖能电气市场部(专注干式变压器30年)

电话:189 1886 3098(微信同号)

单相隔离变压器是特殊用途的专用设备,和普通变压器不同之处不单是次级不接地,而且初次级线包间还有隔离层,此隔离层与初级接地端相接,所以次级端不但与电网完全隔离,而且还隔离了静电场! 它的安全性在于因次级不接地,因而输出端与地不构成回路,当人体单端接触输出时不会触电。其次因有静电隔离,在次级工作中就避免了静电干扰和静电击穿发生!

单相隔离变压器的主要作用是:使一次侧与二次侧的电气完全绝缘,也使该回路隔离。 另外, 利用其铁芯的高频损耗大的特点, 从而抑制高频杂波传入控制回路。 用隔离变压器使二次对地悬浮,只能用在供电范围较小、线路较短的场合。此时,系统的对地电容电流小得不足以对人身造成伤害。 还有一个很重要的作用就是保护人身安全!隔离危险电压。

单相隔离变压器工作原理

单相隔离变压器工作原理
单相隔离变压器工作原理

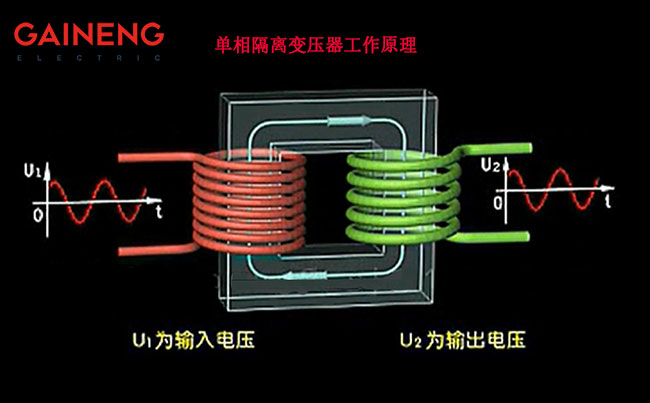

单相隔离变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成,如上图所示。

单相隔离变压器和普通变压器的原理实则是一样的,都是利用电磁感应原理。隔离变压器一般指的是1:1的变压器,由于次级不与地相连接,次级中电线与地不存在电位差,从而使得仪器更安全,被常用于维修电源。单相隔离变压器也不全是1:1的变压器。控制变压器及电子管设备电源也属于隔离变压器,这类在空调、维修等区域使用也是较为广泛。

一般变压器原、副绕阻之间虽然也存在隔离电路的作用,但在频率较高情况下,两绕阻之间的电容会造成两侧电路之间出现静电干扰。为避免这种干扰,隔离变压器的原、副绕阻一般分放在不同的心柱之上,以减小两者之间的电容;也存在采用原、副绕阻同心放置的,但是在绕阻之间加装了静电屏蔽,已获得高的一个抗干扰性。

静电屏蔽就是在原、副绕阻之间设置一片 不闭合的铜片或者非磁性导电纸,称为屏蔽层。铜片或非磁导电纸连接隔离变压器外壳。甚至有时候为了取得更好的屏蔽效果,在整个变压器的外壳还罩着一个屏蔽外壳。对绕组的引出线端也加以屏蔽,以防止其他的外来电磁干扰。

单相隔离变压器属于安全电源,一般用来机器维修、保养用,起保护、防雷、滤波作用。隔离变压器是一种1:1的变压器。初级单相220V,次级也是单相220V。或初级三相380V,次级也是三相380V。

单相隔离变压器原理是指输入绕组与输出绕组在电气上彼此隔离的变压器,用以避免偶然同时触及带电体(或因绝缘损坏而可能带电的金属部件)和地所带来的危险,它的原理与普通干式变压器相同,也是利用电磁感应原理,主要隔离一次电源回路,二次回路对地浮空,以保证用电安全。
